隧道窯爐燒制竹木炭，核心是通過干燥預熱帶、炭化帶、煅燒帶、冷卻帶的分段控溫與氣氛調節，實現竹材的脫水、熱解、炭化和精煉，終得到密度高、熱值高的竹木炭成品。整個流程需嚴格把控溫度、時間和窯內氣氛，具體步驟如下：
　　1.竹材收集與分選
　　選用生長周期3年以上的竹子，去除枝葉、竹梢等雜質，剔除腐爛、蟲蛀的劣質竹材。按直徑分類（如細竹、粗竹、竹片），保證入窯后受熱均勻。
　　2.截斷與破碎
　　根據隧道窯爐車的尺寸，將竹材截斷為30~60cm的段狀；若為大型竹材，可劈成厚度5~10cm的竹片，避免因竹材過粗導致內部炭化不完全。
　　3.干燥處理
　　竹材天然含水率約40%~60%，直接入窯會導致炭化時間延長、成品開裂。需先進行自然干燥或機械烘干，將含水率降至15%~20%。
　　?自然干燥：將竹材堆放在通風、避雨的場地，晾曬7~15天，定期翻堆；
　　?機械烘干：用熱風干燥機處理，溫度控制在60~80℃，烘干至目標含水率，減少窯內干燥階段的能耗。
　　4.裝窯碼垛

　　將干燥后的竹材整齊碼放在窯車上，碼垛時需預留通風間隙（每根竹材間距2~3cm），保證熱氣流順暢流通。碼垛高度不超過窯車擋板，避免頂觸窯頂；同時控制每車裝載量均勻，防止窯車運行時傾斜。

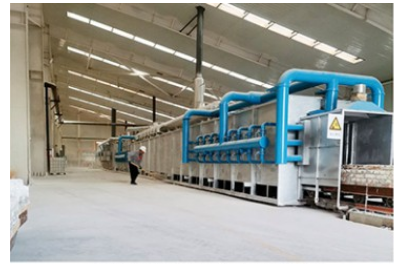

　　二、隧道窯爐分段燒制

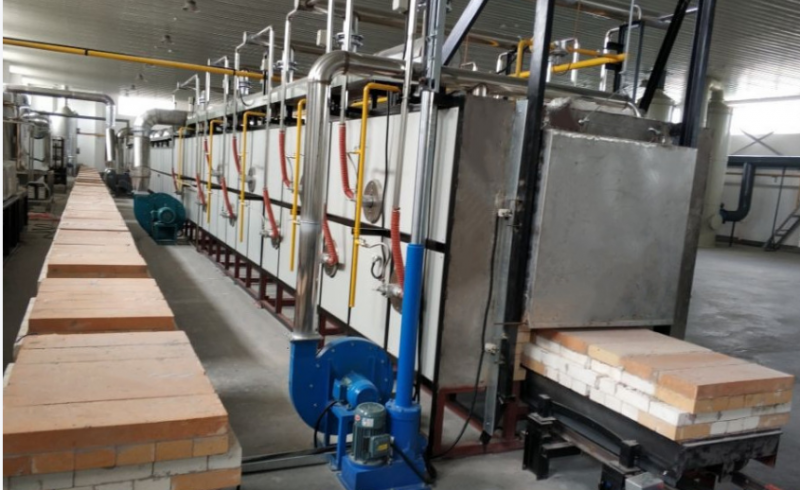

　　隧道窯爐為連續式生產設備，窯車通過軌道依次進入不同溫區，全程燒制周期約24~48小時（具體時長隨窯型和竹材規格調整），各溫區工藝參數如下：
　　1.干燥預熱帶（溫度：80~200℃，時長：6~10小時）
　　窯車進入預熱帶后，利用煅燒帶排出的余熱對竹材進行低溫預熱，核心作用是脫除竹材內的自由水和部分結合水。
　　?隧道窯爐內氣氛：保持微負壓（-5~-10Pa），通過排煙風機排出蒸發的水蒸氣，避免水汽在窯內凝結回滲竹材；
　　?操作要點：緩慢升溫，升溫速率控制在10~15℃/h，防止竹材因水分快速蒸發導致開裂變形。
　　2.炭化帶（溫度：200~500℃，時長：10~16小時）
　　這是竹材轉化為木炭的核心階段，竹材在缺氧環境下發生熱解反應，分解出揮發分（甲烷、一氧化碳、焦油等），保留碳元素形成竹炭。
　　?隧道窯爐內氣氛：嚴格控制為缺氧還原氣氛，關閉部分進風口，調節風門使氧氣含量低于8%，避免竹材燃燒；
　　?溫度控制：分階段升溫，200~300℃分解木質素，300~500℃分解纖維素和半纖維素，揮發分隨煙氣排出，需通過焦油回收裝置收集副產品；
　　?關鍵指標：當窯內煙氣顏色從濃黃色轉為淺灰色時，說明竹材基本完成炭化，此時竹材變為黑褐色的粗炭。
　　3.煅燒帶（精煉帶，溫度：500~800℃，時長：4~8小時）
　　粗炭進入高溫煅燒帶，進一步脫除殘留的揮發分，提高竹炭的固定碳含量和密度，增強其硬度和吸附性能。
　　?隧道窯爐內氣氛：維持弱還原氣氛，可通入少量水蒸氣或二氧化碳，促進炭化反應更干凈；
　　?溫度調節：根據成品需求控制溫度，500~600℃得到普通竹木炭，700~800℃得到高密度精制竹炭，溫度越高，竹炭孔隙結構越發達；
　　?終點判斷：當窯內基本無煙氣排出，窯車表面竹炭敲擊聲清脆時，煅燒完成。
　　4.冷卻帶（溫度：800℃降至室溫，時長：4~14小時）
　　煅燒后的竹炭溫度高，直接接觸空氣會發生氧化燃燒，需在冷卻帶進行控溫冷卻。
　　?自然冷卻：關閉冷卻帶進風口，利用窯體保溫層緩慢降溫，降溫速率控制在50~80℃/h，時長約12~14小時，此方法竹炭品質穩定；
　　?強制冷卻（快速降溫）：若需縮短周期，可通入少量冷空氣，配合風機散熱，時長縮短至4~6小時，但需嚴格控制風量，避免竹炭氧化；

　　?注意事項：冷卻過程中保持窯內微正壓（5~10Pa），防止外界空氣侵入引發竹炭自燃。

　　三、出隧道窯爐后處理
　　1.成品篩選
　　窯車駛出隧道窯后，人工或機械分揀竹木炭，剔除開裂、炭化不完全的次品，按尺寸和品質分級。
　　2.破碎與精加工（可選）
　　根據市場需求，將大塊竹木炭破碎為顆粒炭、粉末炭；或進行活化處理（通入水蒸氣、二氧化碳），制成吸附性能更強的竹炭活性炭。
　　3.包裝與儲存
　　成品竹木炭用防潮袋密封包裝，儲存在干燥通風的倉庫，避免受潮影響熱值和品質。
　　還有就是隧道窯爐工藝關鍵控制點：氣氛控制：炭化帶的缺氧環境是燒制竹木炭的核心，氧氣含量過高會導致竹材燒損，過低則炭化不完全；升溫速率：干燥和炭化階段需緩慢升溫，防止竹材開裂，保證成品率；冷卻速率：冷卻過快易造成竹炭結構疏松，冷卻過慢則降低生產效率，需平衡兩者關系。
